| 首页 >> 温度／湿度系列 >> 温度传感器 >> pt1000／pt100／铂热电阻／温度探头／pt500 |
 |
| pt100/pt500/pt1000 |
德国贺利氏原装进口，pt100，pt500，pt1000，其中M系列是大规模使用的薄膜元器件。这些元器件具有尺寸小，长期稳定
性很好，宽
温度范围内精度很高。用于汽车工业、民用家电，HVAC，食品加工业、医疗行业，航空航天。
| 技术指标：(self heating has to be considered) |
标称电阻R0
0℃100欧 |
执行标准： |
温度系数：TCR＝3850ppm/K
温度范围：
B级：-70℃-500℃
A级：-50℃-300℃
1/3B级：0℃-150℃
引脚线：镀铂镍线
规范：DIN EN 60751（符合 IEC751）
尺寸：2.3mm*2.1mm*0.9mm（长*宽*高）
引脚尺寸10mm
长期稳定性：
R0漂移小于等于0.04%（500℃，1000小时后）
抗振动等级：
至少40g加速度（10-2000Hz）
绝缘电阻：
＞100MΩ，20℃时
＞2MΩ，500℃时
抗冲击等级：
至少100g加速度（波动8.5mS后）
自热系数：
0.4K/mW（0℃时）
响应时间：
水@0.4m/s t0.5=0.05S t0.9=0.15S
空气@2m/s t0.5=3.0S t0.9=10.0S
环境条件：
未保护时只能用于干燥环境
测量电流：
pt100 0.3-1.0mA
pt500 0.1-0.7mA
PT1000 0.1-0.3mA
|

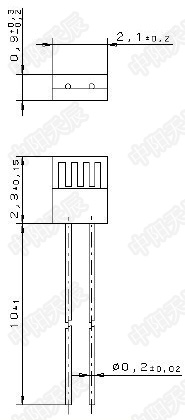

示意图: |
DIN EN60751
B级
DIN EN60751
A级
DIN EN60751
1/3B 级 |
 |
|
|
